在工业生产、能源计量、水处理等领域，流量测量是实现过程监控、成本核算与能效优化的关键环节。管段式超声波流量计作为一种基于声学原理的流量测量设备，凭借非侵入式测量的核心特性与稳定的性能，已成为众多行业的优选流量计量工具。本文将从产品定义、优势特点、技术参数、选型方法、应用领域及安装事宜六大维度，全面解读管段式超声波流量计。
一、产品介绍

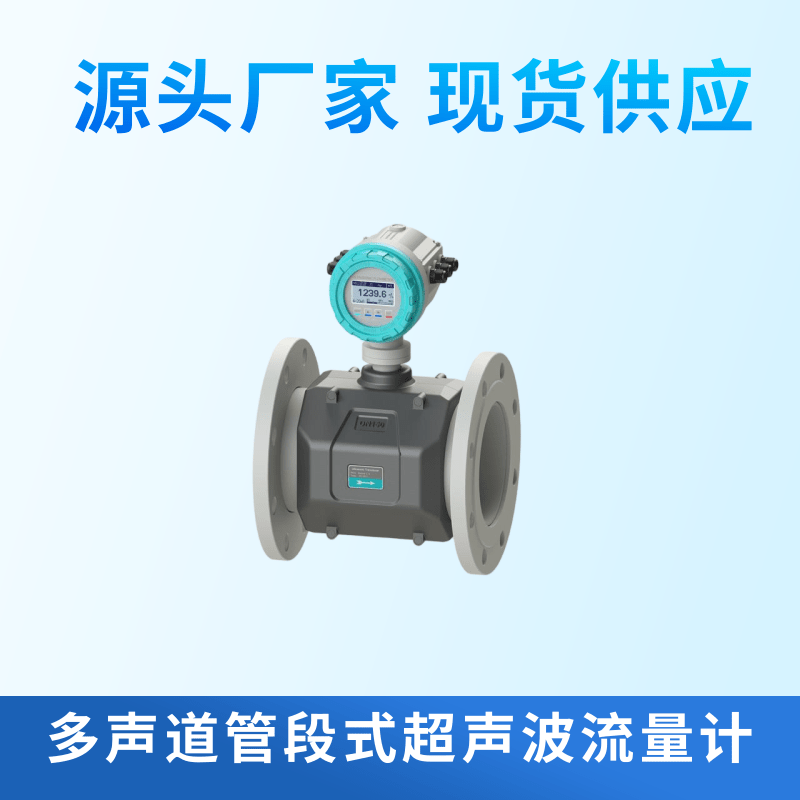

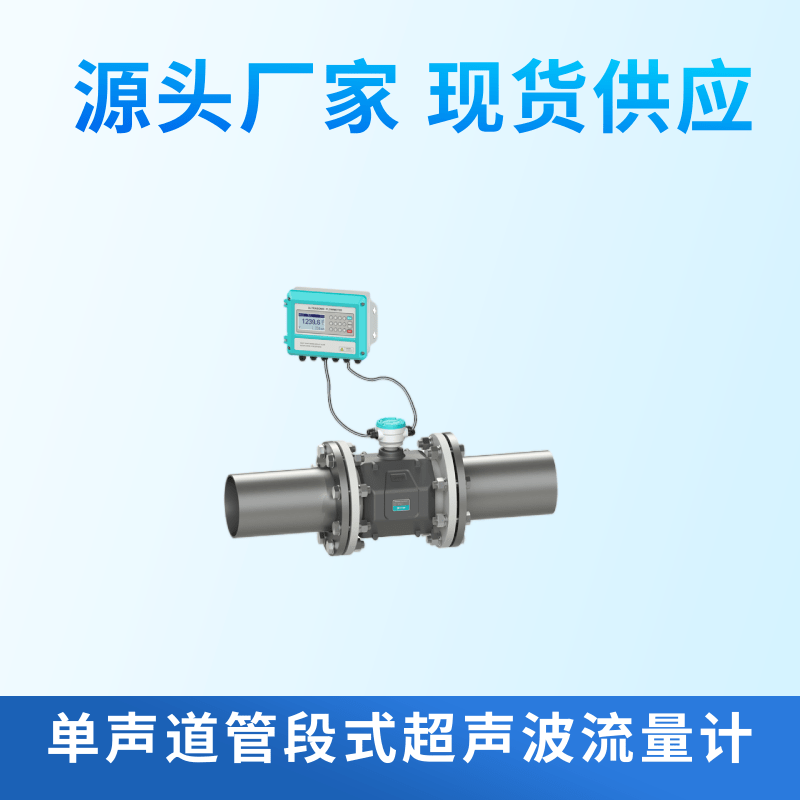

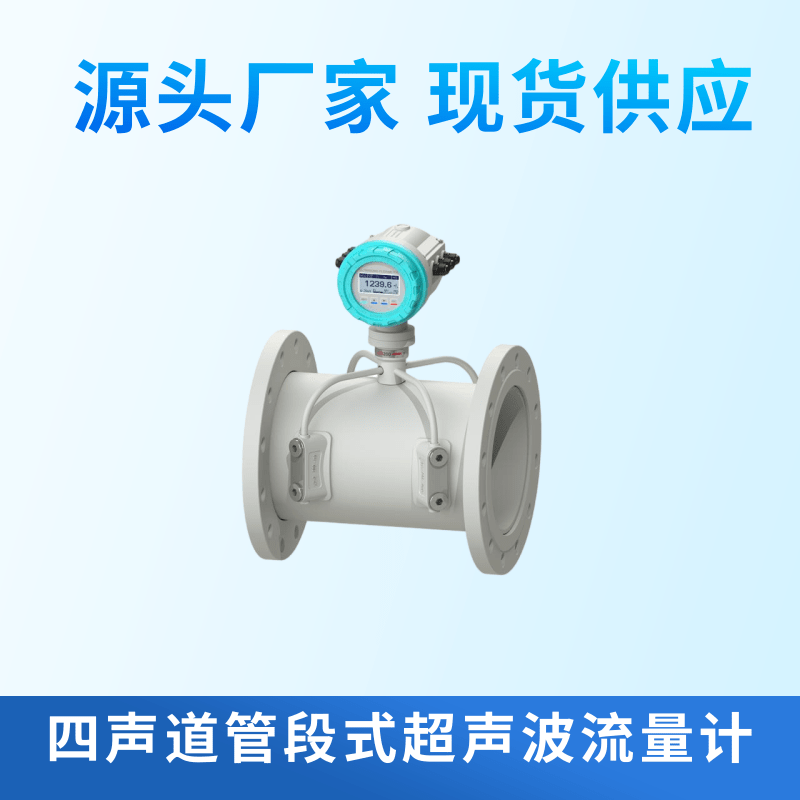

二、优势特点
无压损，节能性好：测量管段内无节流件、运动部件（如涡轮、叶轮），流体流通阻力极小，几乎无压力损失，可减少输送泵的能耗，尤其适用于大流量、高能耗的管道系统。
测量精度高，稳定性强：采用多声道设计（常见 2 声道、4 声道），可消除管道内流速分布不均对测量的影响，在流速范围 0.01m/s~10m/s 内，测量精度通常可达 ±0.5%（测量值），部分高精度型号可至 ±0.2%（测量值），且长期运行漂移小。
适应介质广，兼容性强：可测量水（清水、污水、循环水）、油品（柴油、汽油、润滑油）、化工流体（乙二醇、甲醇等低粘度液体）等多种均质液体，只要介质能传播超声波（声速范围通常为 1000m/s~2000m/s），且不含大量气泡或固体颗粒（浓度＜10%），均可稳定测量。
维护成本低，寿命长：无易损部件（如涡轮轴承、电磁线圈），传感器与管段一体化设计密封性好，不易受介质腐蚀或磨损，正常工况下使用寿命可达 8~10 年，日常仅需定期清洁传感器表面，维护工作量极少。
安装灵活，适配性强：管段式设计可直接与管道法兰连接，无需对原有管道进行大量改造，且支持水平、垂直、倾斜等多种安装方式，适配不同现场管道布局。
三、技术参数
参数类别 | 通用技术指标 |
测量介质 | 均质液体（不含大量气泡、固体颗粒，粘度＜1000cP） |
公称通径（DN） | 常规范围：DN15~DN3000，特殊定制可覆盖 DN10~DN5000 |
测量精度 | 流速≥0.3m/s 时：±0.5% 测量值；流速＜0.3m/s 时：±0.0015m/s（示值误差） |
流速范围 | 0.01m/s~10m/s（常规），特殊型号可支持 0.005m/s~15m/s |
工作压力 | 常规：PN1.6MPa~PN10.0MPa；高压定制：PN16MPa~PN42.0MPa（需匹配管段材质） |
工作温度 | 常规：-40℃~150℃；高温定制：-20℃~250℃（需采用耐高温传感器与管段材质） |
信号输出 | 模拟输出：4~20mA DC（负载≤750Ω）；数字输出：RS485（Modbus-RTU 协议）、脉冲输出 |
供电方式 | 交流：220V AC±10%（50/60Hz）；直流：24V DC±20% |
防护等级 | 主机：IP65（户外安装可升级 IP67）；传感器（一体化管段）：IP68 |
四、产品选型
明确介质特性：优先确认介质名称、温度、压力、粘度、腐蚀性（如是否含酸、碱）及杂质含量（气泡 / 固体颗粒浓度）—— 例如，测量腐蚀性介质需选择 316L 不锈钢或哈氏合金材质的管段；测量高温介质需匹配耐高温传感器。
确定管道参数：根据原有管道的公称通径（DN）、材质（如碳钢、PVC）选择相同通径的管段（避免变径导致流速分布不均），同时确认管道工作压力，确保流量计工作压力≥管道实际压力（预留 10%~20% 安全余量）。
匹配流量范围：根据工艺设计的** / 最小瞬时流量，计算对应的管道内流速（流速 = 流量 / 管道截面积），确保流速落在流量计的常规测量范围（0.01m/s~10m/s）内，且**流速不超过流量计上限的 80%（避免过载），最小流速不低于 0.3m/s（保证测量精度）。
确认安装与输出需求：根据现场管道布局（水平 / 垂直 / 倾斜）选择适配的安装方向；根据控制系统需求选择信号输出类型（如 4~20mA 用于模拟控制，RS485 用于数据远传）；户外安装需确认防护等级（至少 IP65）。
考虑特殊工况：若介质含少量气泡（浓度＜5%），可选择多声道（4 声道）型号以抵消气泡影响；若现场存在强电磁干扰（如靠近变频器、电机），需选择带电磁屏蔽功能的主机。
五、应用领域
水处理行业：包括自来水厂的原水输送、水厂出厂水计量、污水处理厂的进水 / 出水流量监测、工业园区循环水系统流量控制，尤其适用于大口径管道（DN500 以上）的污水测量（无堵塞风险）。
石油化工行业：用于原油、成品油（汽油、柴油）、润滑油的管道输送计量，以及乙二醇、甲醇等化工中间体的生产过程流量监控，316L 材质管段可适配多数腐蚀性化工介质。
电力行业：主要用于火电厂、核电站的汽轮机冷却水流量监测、锅炉给水流量计量、变压器润滑油循环流量控制，高温型（≤250℃）型号可适配锅炉高温给水工况。
食品医药行业：采用卫生级不锈钢（304/316L）管段与抛光内壁，可用于果汁、牛奶、药液等食品级 / 医药级流体的流量测量，符合 GMP 认证要求（无卫生死角，易清洁）。
冶金与制造业：用于钢铁厂的高炉冷却水、轧钢机冷却液流量监测，以及汽车制造行业的涂装工艺循环水、液压油流量控制，无运动部件的设计可适应高杂质（如冷却液含少量金属碎屑）工况。
六、安装事宜
安装位置选择：
需保证测量管段上下游有足够的直管段：上游直管段长度≥10 倍管道直径（10D），下游直管段长度≥5 倍管道直径（5D），避开弯管、三通、阀门、泵出口等易产生湍流的位置（湍流会导致流速分布不均，影响精度）。
垂直管道安装时，流体需自下而上流动（避免管道顶部积聚气泡）；水平管道安装时，测量管段应位于管道水平段（避免底部沉积杂质或顶部积聚气泡）。
避开强电磁干扰源（如电机、变频器、高压电缆），若无法避开，需增加电磁屏蔽层（如接地铜带），且主机与传感器的连接线长度≤10m（减少信号衰减）。
管道与管段连接要求：
安装前需清理管道内壁：去除铁锈、焊渣、结垢等杂质，确保内壁光滑（粗糙度≤0.8μm），避免杂质附着在传感器表面影响超声波传输。
管段与管道采用法兰连接，密封垫片需与介质兼容（如耐油垫片用于油品，食品级垫片用于食品介质），且法兰螺栓需均匀拧紧（避免管段变形导致流速误差）。
安装后需进行压力测试：通入与工作压力相同的介质，保压 30 分钟，确认法兰连接处无泄漏（泄漏会导致流量测量值偏低）。
通电前检查与校准：
确认接线正确：主机电源、信号输出线（4~20mA、RS485）连接无误，避免正负极接反（损坏电路）。
进行零点校准：在管道内无流体流动（阀门关闭）时，启动主机零点校准功能，消除传感器零点漂移（零点误差会导致小流量测量不准）。
现场验证：通入已知流量的介质（或通过标准流量计比对），确认测量值与实际值的误差在允许范围内（±0.5%），若误差超标，需检查直管段长度或传感器安装位置。
日常维护注意事项：
定期清洁传感器表面：每 3~6 个月（根据介质杂质含量调整）关闭管道阀门，拆卸管段（或通过预留清洁口），用软布擦拭传感器表面（避免划伤），去除附着的杂质。
检查主机状态：每月检查主机显示是否正常（无报错代码）、信号输出是否稳定，若出现 “信号弱” 报错，需检查传感器与介质的耦合情况（如是否有气泡附着）。
避免剧烈振动：管段与管道连接需加装减震垫片（尤其在泵出口附近），剧烈振动会导致传感器位移，影响超声波传播路径。
